Plato giratorio con transmisión por correa manual TEAC TN-5BB

¿Estás listo para experimentar grabaciones tal como las concibieron los artistas e ingenieros?

Este tocadiscos analógico, que admite salida balanceada MC, cuenta con un chasis híbrido que combina mármol sintético, papel washi y materiales MDF junto con un brazo universal en forma de S de 9 pulgadas que utiliza un cojinete de borde de cuchillo.

Los tocadiscos de alto rendimiento TEAC son la puerta de entrada para experimentar la verdadera magia que los artistas e ingenieros de grabación ponen en cada nota de sus creaciones.

Con mármol sintético negro azabache y MDF acabado en negro piano, el TN-5BB es un escenario verdaderamente digno que logra tanto supresiones funcionales de vibraciones no deseadas como un diseño majestuoso y moderno.

Al utilizar los conectores XLR integrados en combinación con un amplificador de fono que admita una conexión balanceada, es posible recrear con mayor intensidad las señales más leves transmitidas por el cartucho.

El brazo de lectura de filo afilado, que es una colaboración de SAEC×TEAC, es otro componente que mejora aún más el escenario sonoro. El plato acrílico de 20 mm de espesor está accionado por nuestro sistema servo de detección de rotación del plato (PRS3) original.

El chasis híbrido con composición multimaterial suprime las vibraciones no deseadas

El chasis tiene una estructura multicapa que combina una placa base de MDF de 36 mm de gran peso con una alta pérdida interna y un mármol sintético de 12 mm con una rigidez excepcional. (El peso del gabinete es de 8,8 kg). Se ha logrado una gran resistencia a la retroalimentación con esta excelente rigidez y supresión de vibraciones. El brazo y el plato están montados en la placa superior de mármol sintético, mientras que el motor, que causa la vibración, está montado en la placa base de MDF. Estas estructuras separadas que utilizan estos materiales como amortiguadores aíslan el brazo y el motor entre sí. Se ha logrado una estructura general con una quietud excepcional que reduce la transmisión de vibraciones del motor al brazo.

Basándonos en nuestra experiencia con hojas de papel washi japonés para tocadiscos y tras repetidas pruebas de escucha, determinamos que el papel washi con el grosor adecuado es el mejor material para utilizar como arandela entre el mármol sintético y el MDF para lograr un equilibrio de sonido óptimo. Al utilizar washi en lugar de goma o metal, se puede extraer la vitalidad original del sonido cuando se reproducen los discos.

La estructura de transmisión por correa PRS3 permite una rotación precisa y estable del plato

Lo ideal sería que, una vez que se pone en marcha, el plato siga girando gracias a su propio peso e inercia, pero, por supuesto, esto es imposible. El TN-5BB utiliza el método de transmisión por correa con una correa plana que transmite la potencia del motor de CC a la circunferencia exterior del plato. Un sensor óptico en la parte inferior del plato detecta la velocidad de rotación del plato y, en respuesta, un mecanismo de ajuste automático de la rotación aplica un servomotor al motor. Este sistema servo de detección de rotación del plato (PRS3) logra una alta precisión de rotación que sería difícil de lograr con solo inercia y un motor. Este tocadiscos, que admite tres velocidades (33-⅓, 45 y 78 rpm), puede reproducir discos antiguos y discos de 78 rpm con una alta calidad de audio.

Plato acrílico de 20 mm de espesor

Para el plato se utiliza acrílico con una excelente nivelación y pérdida interna. El acrílico de 20 mm de espesor tiene un peso de 1,7 kg y genera un alto momento de inercia. El material de polivinilo utilizado en los discos absorbe fácilmente cargas eléctricas negativas. El acrílico tiene esta misma propiedad, pero estos materiales están relativamente cerca en serie triboeléctrica*. Esto proporciona la ventaja de dificultar la electrificación incluso si se frotan directamente entre sí. Los discos se pueden colocar directamente en el plato sin utilizar una hoja de tocadiscos, lo que permite disfrutar de su sonido claro.

*Una serie triboeléctrica es una lista de materiales ordenados según la facilidad con la que desarrollan cargas positivas y negativas. Los materiales que están cerca en una serie triboeléctrica no desarrollan fácilmente cargas eléctricas, incluso cuando se frotan directamente entre sí. Por el contrario, desarrollan cargas con mayor facilidad cuanto más alejados están entre sí.

Seguimiento confiable logrado con un brazo de lectura de filo de cuchillo

Este brazo de lectura con filo de cuchillo fue creado en colaboración con SAEC, una marca japonesa con 40 años de experiencia en el diseño de brazos de lectura. Al utilizar un cojinete de filo de cuchillo de acero inoxidable para la parte móvil vertical, hemos revolucionado el seguimiento de discos para que su experiencia de sonido sea más clara.

Además, para la parte móvil lateral, se ha sustituido una estructura convencional que tiene un cojinete de bolas en un punto para su apoyo por una estructura que utiliza cojinetes de bolas de alta precisión de fabricación japonesa en dos puntos para su apoyo. La altura de la base del brazo se puede ajustar. El ángulo de seguimiento vertical (VTA) se puede ajustar en un rango de 6 mm y optimizar para cartuchos de varias alturas. La geometría del brazo se adhiere a la alineación Baerwald recomendada por la IEC.

Elevación automática del brazo al finalizar la reproducción

El uso de un elevador de brazo motorizado permite subir y bajar el brazo con un solo botón y también emplea una función que levanta automáticamente el brazo mediante un sensor óptico sin contacto una vez finalizada la reproducción. La función de elevación automática del brazo se puede cancelar cuando se reproducen discos que no cumplen con los estándares.

Plato giratorio de 3 velocidades para 33-⅓ y 45 rpm

El TN-5BB admite 33-⅓ y 45 rpm para discos LP y EP. Nuestra insistencia en la ingeniería de calidad se puede ver incluso en la construcción del control giratorio para la selección de velocidad/arranque, formado de aluminio mecanizado.

El cable conductor del brazo utiliza material PC-Triple C fabricado por SAEC

Para el cableado interno del brazo fonocaptor se utiliza un cable conductor PC-Triple C fabricado por SAEC. Con un rendimiento conductivo excepcional, este conductor transmite incluso señales débiles de discos analógicos.

Ortofon 2M RED incluido como cartucho MM estándar

Las cápsulas Ortofon 2M RED MM incluidas con este modelo tienen una reputación consolidada. Dado que ya están instaladas y alineadas con el cabezal, se pueden disfrutar los discos poco después de sacar el tocadiscos y configurarlo.

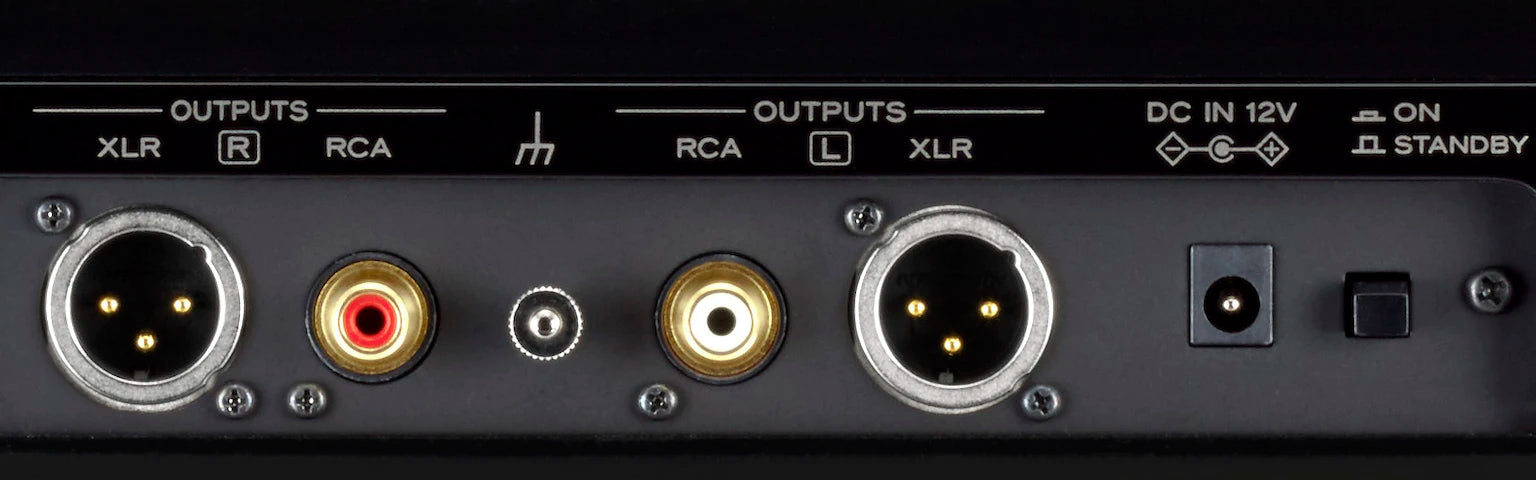

Conectores de salida balanceados XLR

Además de los conectores RCA comunes, también hay conectores XLR disponibles para salida analógica. Se puede utilizar una variedad de cables disponibles comercialmente para conectar con un PE-505 u otro ecualizador de fono externo que admita entrada XLR balanceada.

Diseño atractivo: negro perla y negro piano con piezas plateadas.

El tema fundamental de este diseño es el contraste entre el negro y el plateado. El MDF utilizado en el gabinete tiene un acabado en negro piano con un hermoso brillo. Además, el mármol sintético que compone el panel superior parece ser negro azabache cuando se lo ve desde la distancia, pero brilla en algunos puntos en negro perlado cuando se lo ve más de cerca. Esta apariencia también cambia según el ángulo de visión. Aunque simple, este diseño inspira alegría estética a la vista. Además, incorporamos componentes de aluminio extruido con una sensación lujosa para las perillas de operación y el interruptor de elevación del brazo, así como para las patas.

Presupuesto

Accesorios incluidos

• Adaptador de 45 RPM × 1
• Contrapeso × 1
• Cabezal (Ortofon 2M Red instalado) × 1
• Plato × 1
• Cinturón plano × 1
• Cubierta de polea × 1
• Funda antipolvo × 1
• Bisagra × 2
• Arandelas de ajuste de altura del pie × 4
• Llave hexagonal para ajuste de altura del brazo × 1
• Cable de audio RCA × 1
• Cable de tierra × 1
• Adaptador de CA (GPE018S-120100-Z) × 1
• Calibre de alineación de cartuchos × 1
• Manual de usuario × 1
