DAC discreto TEAC Delta Sigma recentemente desenvolvido

Em vez de usar um DAC IC genérico, incorporamos um TEAC ΔΣ recém-desenvolvido (Delta Sigma) DAC discreto composto de circuitos discretos que usam FPGA incorporando nossos algoritmos originais. Sinais analógicos são emitidos com alta qualidade de áudio. Sinais DSD são transmitidos como estão, enquanto sinais PCM são transmitidos após passar por um modulador ΔΣ e conversão para sinais de 1 bit ou multibit; de acordo com a escolha do usuário final.

Podemos dizer que atingir esse campo sonoro amplo e perfeitamente claro, que pode ser alcançado especificamente por causa do design discreto, é o TEAC atingindo o auge de seus objetivos sonoros.

Com o DAC discreto TEAC ΔΣ, é possível reproduzir DSD de 22,5 MHz e PCM de 384 kHz/32 bits.

Estrutura mono dupla

Incorporamos a melhor estrutura mono dupla da categoria em toda a unidade, desde o circuito de potência com transformadores de núcleo toroidal esquerdo e direito independentes até a seção do conversor D/A e estágio de saída analógica.

Essa estrutura de modelo duplo, que possui circuitos mono completos para cada um dos dois canais, evita interferências entre os canais esquerdo e direito, permitindo a realização de uma rica expressão musical que reproduz a sensação de espaço e dimensão.

Transmissão totalmente balanceada em todas as fases

A transmissão totalmente balanceada dos sinais de saída analógicos esquerdo e direito após a conversão D/A através do estágio de saída final melhora a relação sinal-ruído e a faixa dinâmica. Isso transmite sinais em um estado mais puro sem perder a sensação de ar que as fontes de áudio de alta resolução têm.

Quatro transformadores de núcleo toroidal de alta capacidade

Além dos 2 transformadores de núcleo toroidal para os sinais analógicos esquerdo e direito independentes, transformadores de núcleo toroidal separados também são usados ​​nas seções de controle digital e do módulo de rede. Em particular, eletricidade estável é fornecida ao módulo de rede, o que requer processamento avançado, fortalecendo o fornecimento de energia para a seção do módulo de rede com energia linear.

Função de pré-amplificador analógico com 2 entradas de linha via RCA/XLR e 4 entradas digitais

Não apenas como um DAC/reprodutor de rede USB que emprega dois conjuntos de entradas digitais coaxiais e ópticas, mas o UD-701N também funciona como um pré-amplificador analógico de alta qualidade, empregando entradas de áudio analógicas adicionais por meio de conectores RCA e XLR que permitem aos usuários conectar fontes de áudio convencionais.

Nosso TEAC-QVCS (Sistema de controle de volume quádruplo) é um controle de volume de amplificador de ganho variável com quatro circuitos independentes para esquerda, direita, positivo e negativo (L+, L−, R+ e R−) . Colocar isso na rota do sinal de áudio o torna o mais curto possível, evitando a degradação dos sinais de áudio causada por desenhá-los através de linhas de sinal. Além disso, como o volume pode ser ajustado em intervalos extremamente finos de 0,5 dB, você pode atingir o volume ideal para o sistema de áudio ou fones de ouvido que estiver usando.

Circuitos de buffer de saída de corrente aprimorada TEAC-HCLD2 aprimorados

Usamos circuitos TEAC-HCLD2, que são versões melhoradas de nossos circuitos de buffer de saída de corrente aprimorada TEAC-HCLD (TEAC High Current Line Driver) . Eles aumentam as capacidades de transmissão de corrente que são importantes em circuitos de saída analógicos. Cada canal tem uma estrutura de dois circuitos positivos e negativos com amplificadores de buffer de diamante, que têm capacidades de transmissão de alta corrente, usados ​​como drivers de linha. O drive é diferencial para saída balanceada e paralelo para saída desbalanceada. Ao aumentar a capacidade de fornecimento de corrente, a transmissão do dinamismo de sinais de áudio sem perda se torna possível.

Amplificador de fone de ouvido XLR de 4 pinos que pode ser alternado entre aterramento balanceado e ativo

Um total de quatro buffers de diamante, um em cada um dos circuitos esquerdo, direito, positivo e negativo, são usados ​​no amplificador de fone de ouvido dedicado, permitindo a conexão de fones de ouvido de acionamento balanceado. Além disso, mesmo durante o uso de ponta única, ao acionar esses amplificadores em paralelo, eles podem fornecer um acionamento mais forte do que os amplificadores de fone de ouvido de ponta única comuns. Isso permite que o potencial de muitos tipos de fones de ouvido, incluindo fones de ouvido de alta impedância de 600Ω, seja realizado.

Decodificador MQA completo que também suporta entradas digitais

MQA (Qualidade Master Autenticada) é um codec de áudio de alta qualidade que permite a reprodução no mesmo nível de qualidade dos masters de estúdio. O UD-701N tem um decodificador MQA que controla formas de onda convertidas em D/A com precisão de até 5 ms para obter formas de onda analógicas que sejam fiéis às gravações originais. O som de reprodução que parece o original para o ouvido humano pode ser obtido reduzindo bastante o "som borrado" que ocorre facilmente quando os sons começam repentinamente e em outros momentos quando as diferenças de pressão sonora são extremas.

Como um decodificador completo está incluso, além da reprodução de arquivo e rede, dados MQA de entradas digitais também podem ser decodificados. A reprodução de CDs MQA é possível conectando a saída digital de um CD player ao UD-701N.

Conversão ascendente

A função de upconversion usa RDOT-NEO (Refined Digital Output Technology NEO) para aumentar suavemente os sinais de áudio digital PCM e upconverter suas frequências de amostragem 2, 4 ou 8 vezes (máximo de 384 kHz) . RDOT, que aplica um método de interpolação análogo usando lógica de fluência, é uma tecnologia que foi desenvolvida para permitir a reprodução e reprodução de frequências maiores que 20 kHz que são perdidas por sinais digitais de 44,1 kHz/48 kHz. Com base nas informações lidas, dados análogos são gerados entre as amostras de forma de onda, o que também resulta em dados acima de 20 kHz.

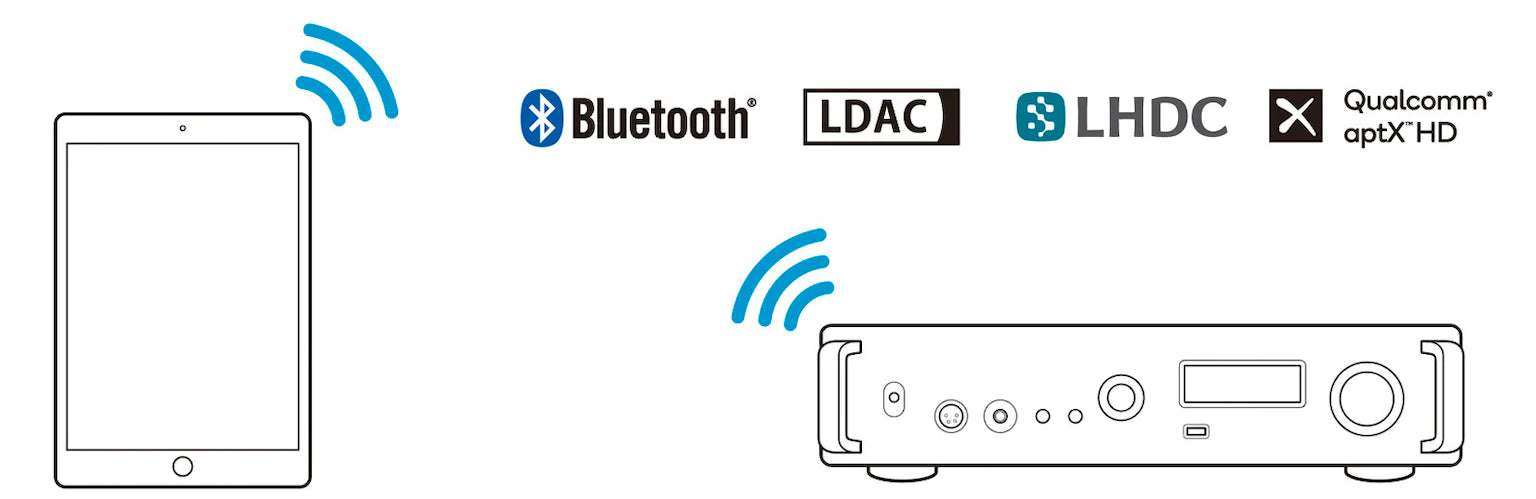

O receptor Bluetooth® suporta LDAC, aptX ^™ HD e outros formatos de transmissão de alta resolução

Além dos codecs LDAC ^™ e LHDC, que podem transmitir dados de áudio com qualidade considerada de alta resolução (96 kHz/24 bits) , ele também suporta Qualcomm® aptX ^™ HD, que é capaz de transmissão de 48 kHz/24 bits. Claro, os populares codecs AAC, Qualcomm® aptX ^™ e SBC também são suportados, para que você possa facilmente desfrutar de reprodução sem fio de alta qualidade em smartphones e reprodutores de áudio digital.

Suporte para funções de rede populares e convenientes, incluindo OpenHome e Roon Ready

Aplicativos Smart Home podem ser usados ​​com o UD-701N, que também suporta esta plataforma. Além disso, playlists no UD-701N podem ser gerenciadas usando o TEAC HR Streamer e outros aplicativos de controle que suportam OpenHome. Reprodução sem intervalos também é suportada.

Com suporte ao Roon Ready, as funções fornecidas pelo RAAT (Roon Advanced Audio Transport), incluindo reprodução de áudio de alta qualidade, operação fácil e conveniente usando aplicativos e reprodução sincronizada em várias salas, podem ser usadas sem limites.

Spotify Connect, Tidal, Qobuz e TuneIn (Rádio na Internet)

Junto com o Spotify Connect, este modelo também oferece suporte ao Tidal e ao Qobuz, que são serviços de streaming de música por assinatura que permitem ouvir gravações com qualidade de CD sem perdas (44,1 kHz/16 bits).
* O Tidal Connect será adicionado em uma atualização de firmware disponibilizada após o lançamento do produto.

A tecnologia de transferência USB Bulk Pet permite uma transmissão de dados estável

Ao transmitir grandes quantidades de dados digitais por cabo USB de fontes de áudio de alta resolução, surgem grandes inconsistências nas cargas de processamento do computador de envio e do DAC USB de recebimento, e podem ocorrer quedas de áudio e outros problemas. Usando a tecnologia de transferência Bulk Pet USB, no entanto, a mesma quantidade de dados é transmitida a uma taxa constante, nivelando as cargas de processamento de ambos os lados e realizando uma transmissão de dados estável. Como as mudanças nas condições de carga do computador também podem afetar a qualidade do áudio, você pode selecionar entre quatro modos de transmissão predefinidos para escolher sua qualidade de áudio preferida.

Características de design para evitar vibração

Uma estrutura flutuante é utilizada para manter os transformadores, que podem facilmente causar vibrações, isolados do painel inferior. Os comprimentos de todas as aletas laterais, que são para dispersão de calor, também foram ajustados para evitar vibrações simpáticas.

Além de usar o número mínimo de parafusos de fixação da placa de circuito, os pés originais da TEAC, que utilizam um novo mecanismo para proporcionar folga onde entram em contato com o painel inferior, são usados ​​para suprimir completamente as vibrações que afetam a qualidade do áudio.

ACESSÓRIOS INCLUÍDOS

• Cabo de alimentação
• Controle remoto (RC-1330)
• Pilhas AAA × 2
• Manual do proprietário
• Almofada para os pés x 3

ESPECIFICAÇÕES
